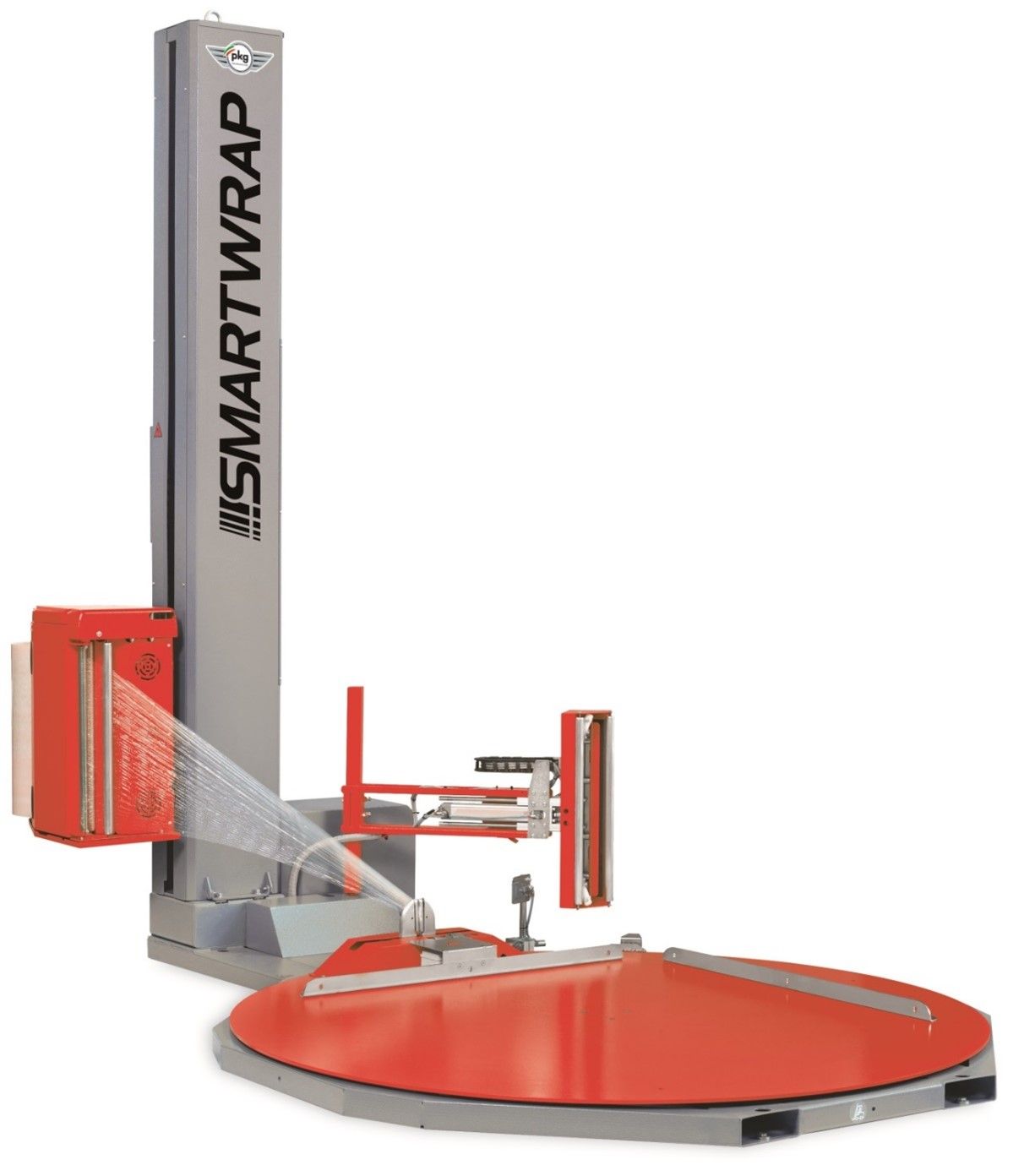

Smartwrap
Smartwrap
VollAUTOMATISCHE STRETCHMASCHINE
Einsatzmerkmale
- Effizientes Verpacken ohne aufwendiges Handling (s.u. „Arbeitsablauf“)
- Robuste Stahlkonstruktion des Maschinenrahmens
- Sanftanlauf und Sanftstopp
- Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs
- Schnelleinfädelsystem der Stretchfolie (nur MPS)

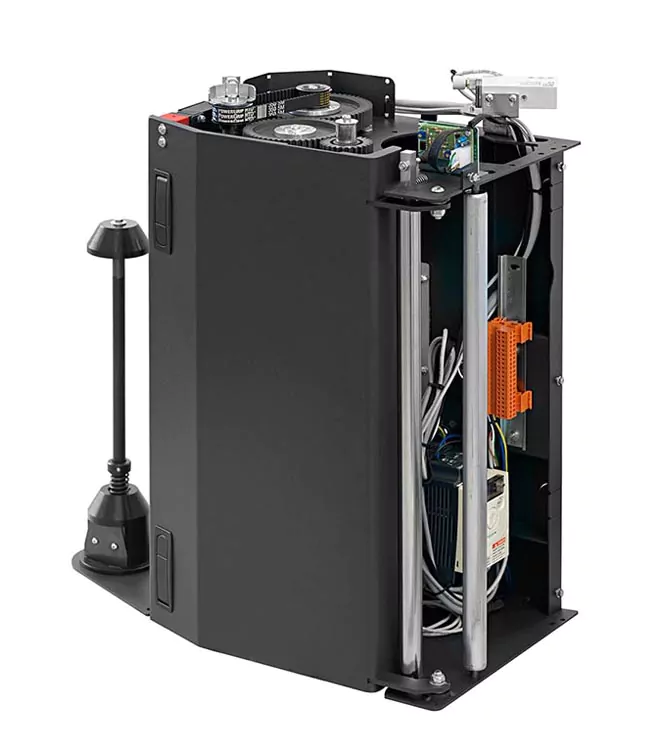

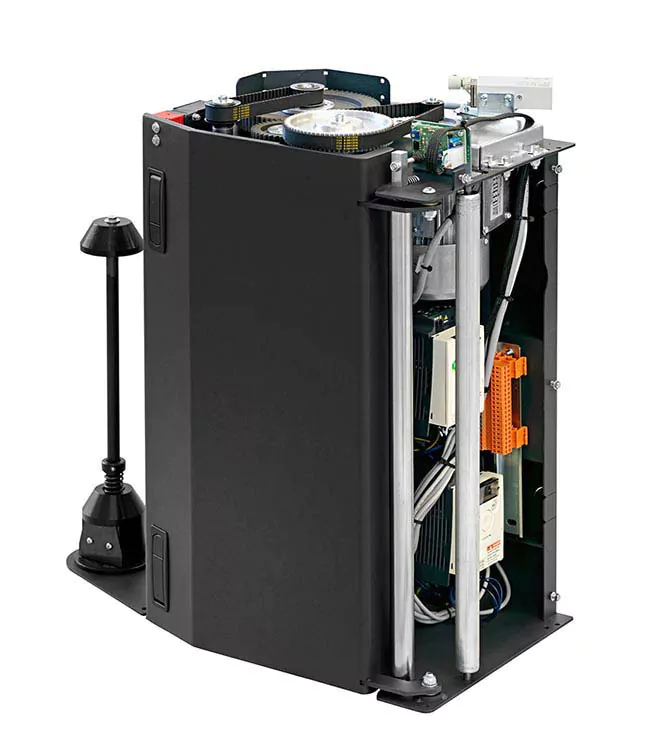

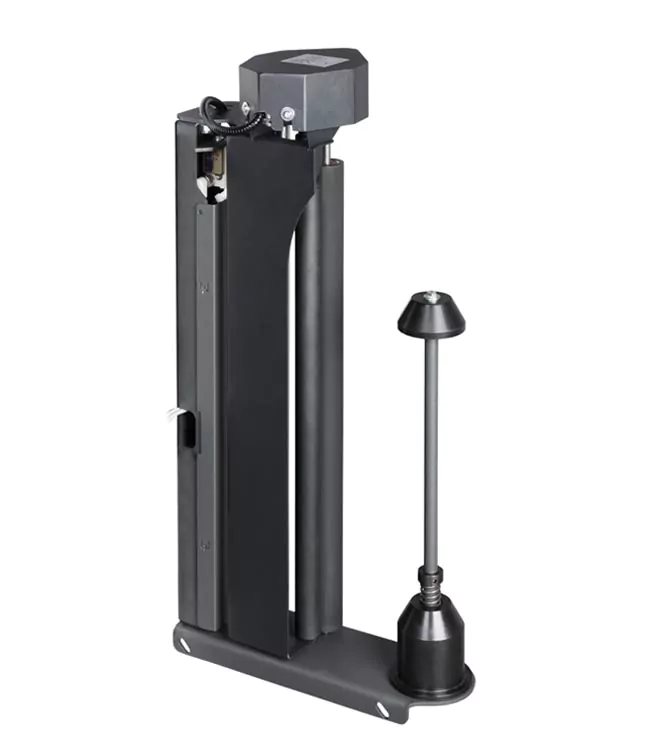

Modellvarianten Stretchsystem

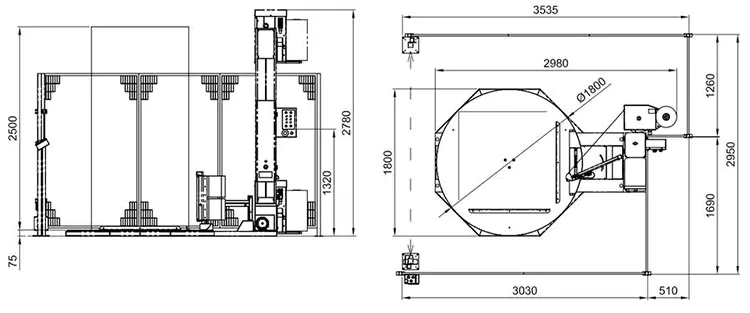

TECHNISCHE DATEN
| Technische Daten | SmartWrap |
|---|---|
| Drehteller-Durchmesser | 1.800 mm (optional: 1.650 mm, 2.200 mm) |
| Palettenabmessungen max. | bis 1.000 x 1.200 mm |
| Max. Drehtellergeschwindigkeit | 3 – 12 U / min |
| Tragfähigkeit | 2.000 kg |
| Elektr. Anschluss | 230 V, 50 Hz |
| Pressluft | 6 bar (100 Nl / min) |
| Maschinengewicht | ca. 600 kg |
| Maschinenleistung | ca. 20 Pal. / Std. |
| Max. Wickelhöhe | 2.400 mm (optional: 2.200 mm, 2.700 mm, 3.200 mm, 3.500 mm, 3.900 mm) |
| Folientype | Maschinenstretchfolien |
| Rollendurchmesser | max. 250 mm |
| Rollenhöhe | 500 mm |
| Rollengewicht | ~20 kg |
Arbeitsablauf
Bei der Stretchmaschine SmartWrap muss die Palette lediglich mit dem Gabelstapler auf dem Drehteller der Maschine positioniert und der Stretchvorgang durch die Fernbedienung gestartet werden. Nach Beendigung der Wicklung wird die Folie automatisch abgeschnitten, so dass die Palette direkt mit dem Gabelstapler entnommen werden kann. Es ist keine manuelle Tätigkeit an der Maschine erforderlich.
Schutzeinrichtungen
- Notaus-Schalter an der Bedientafel
- Akustisches Signal beim Start und Stopp
- Folienschlitten mit Sicherheitseinrichtung (Stoppt beim Auftreffen auf einen Widerstand bei der Abwärtsbewegung)
Sonderausstattung und Zubehör

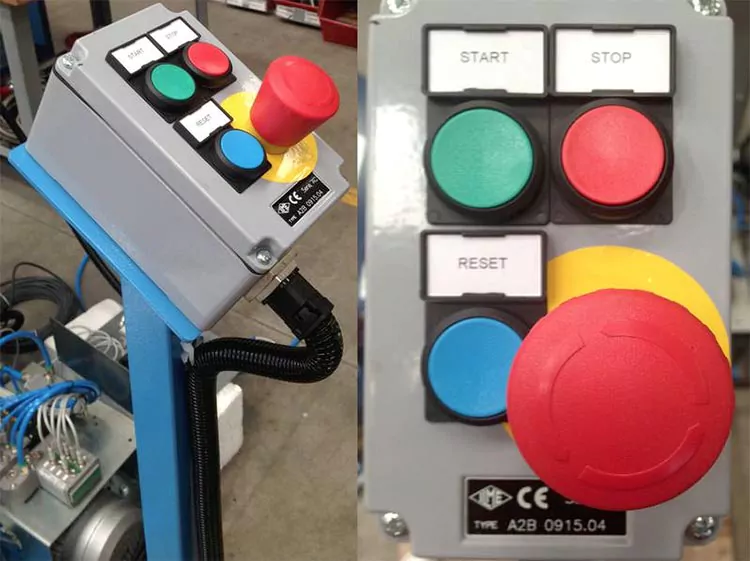

- Sicherheitszaun mit Fotozelle und zusätzlicher Steuerung (Start / Stopp / Reset / Notaus)
- Edelstahlausführung
- Für den Betrieb in Hygienebereichen oder korrosionsfördernden Umgebungen
- Galvanisierte Ausführung mit Speziallack
- Für den Betrieb in korrosionsfördernden Umgebungen oder bei starker Beanspruchung der Metallteile
- Schweißeinheit (verschweißt des Folienende an der Palette)

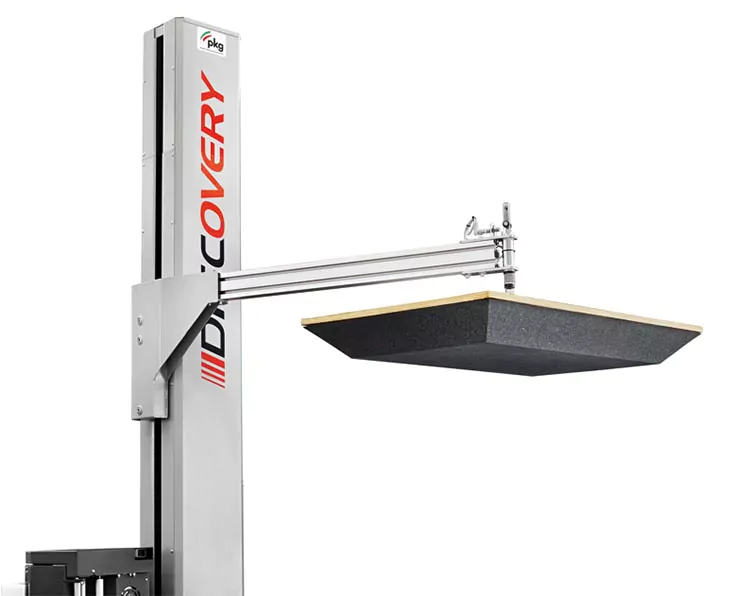

- Niederhalter (rund + rechteckig)

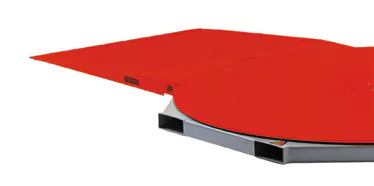

- Rampe für Hubwagen

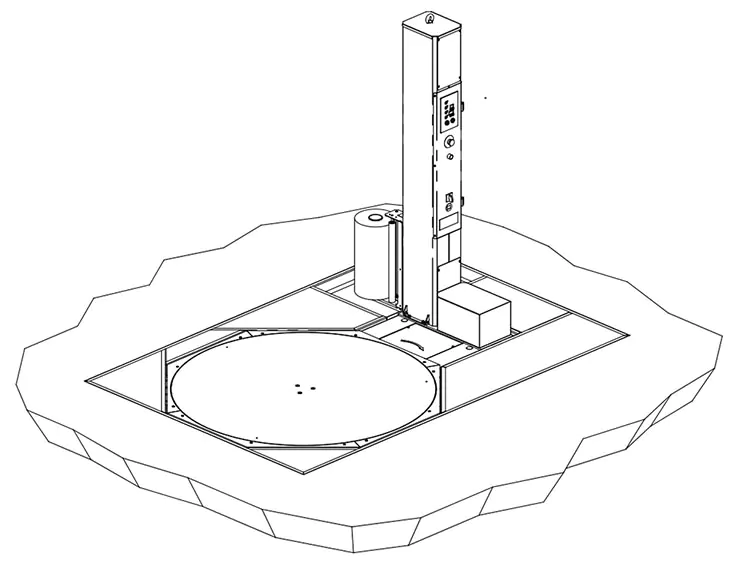

- Versenkungsrahmen (Drehteller ebenerdig mit Boden)

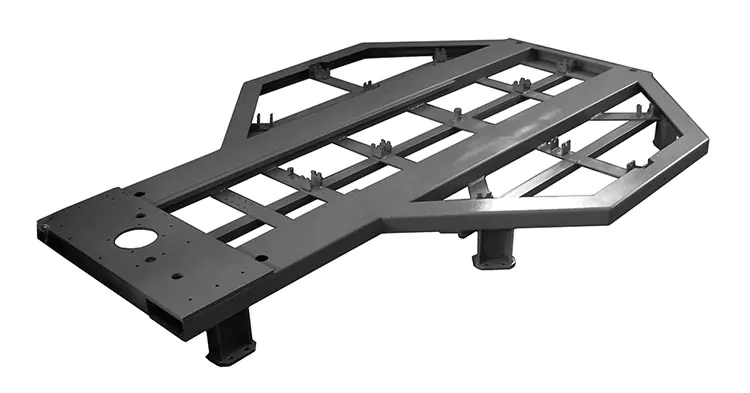

- Erhöhungsrahmen mit Stützfüßen (12 cm)
- Mastversatz 500 mm für überstehende Packgüter
- Fernbedienung für Start des Stretchvorganges
- Kühlhaus- und Kälteraumausstattung
- Waage integriert (mit Druckerausgang)
- Stretchkordelsystem
- Luftpolsterfolienzuführung
- Streifenstretchsystem (beliebig zuschaltbar) für luftdurchlässige Verpackung – Klimaverpackung
- Fotozelle für Schwarzerkennung

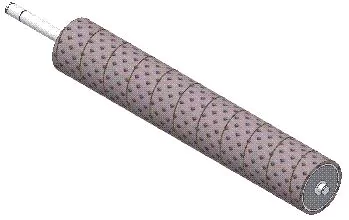

- Führungsrolle für Netzfolie
- Wifi-Netzwerkanbindung
- Spezialanfertigungen auf Anfrage

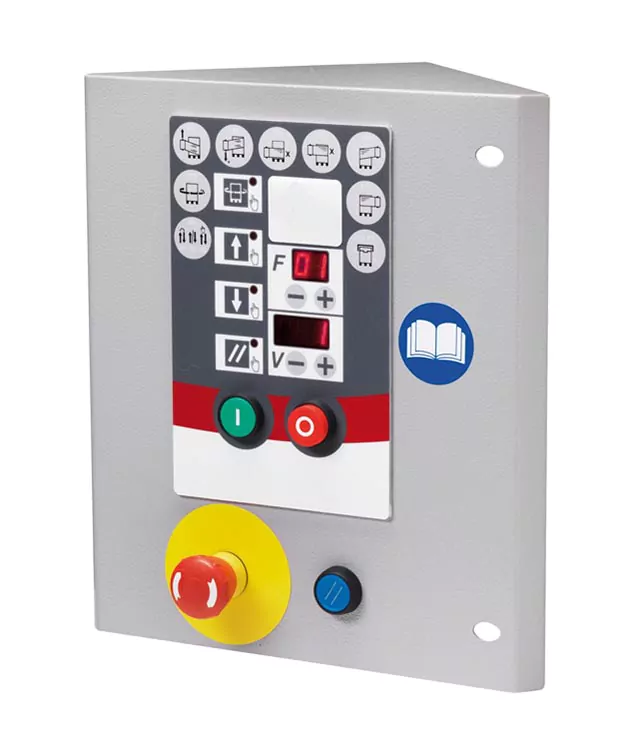

Bedientafel
| Einstellbare Parameter an der Bedientafel | SmartWrap |
|---|---|
| Spiralwicklung (nur aufwärts oder nur abwärts) | ✓ |
| Kreuzwicklung (auf- und abwärts) | ✓ |
| Kreuzwicklung mit Deckblattauflage (regendicht) | ✓ |
| Kreuzwicklung ohne Fotozellenfunktion (Stretchen bis vorgegebene Höhe) | ✓ |
| Kreuzwicklung mit Verstärkungsbereichen (automatisch) | ✓ |
| Kreuzwicklung mit Start in festgelegter Höhe | ✓ |
| 99 Programme anwenderspezifisch gestaltbar | ✓ |
| Auf- und Abstiegsgeschwindigkeit des Folienschlittens (getrennt einstellbar) | ✓ |
| Anzahl der Fuß- und Kopf-Wicklungen | ✓ |
| Geschwindigkeit des Drehtellers | ✓ |
| Folienschnitt | ✓ |
| Tastensperre | ✓ |
| Reset-Funktion | ✓ |
| Folienüberlappung am Kopf der Palette | ✓ |
| Vorreckung getrennt einstellbar rauf/runter (nur bei 100 MPS 2) | ✓ |
| Anlegespannung getrennt einstellbar rauf/runter | ✓ |
| Start ab festgelegter Höhe | ✓ |
| Anzahl der Verstärkungswicklungen | ✓ |
