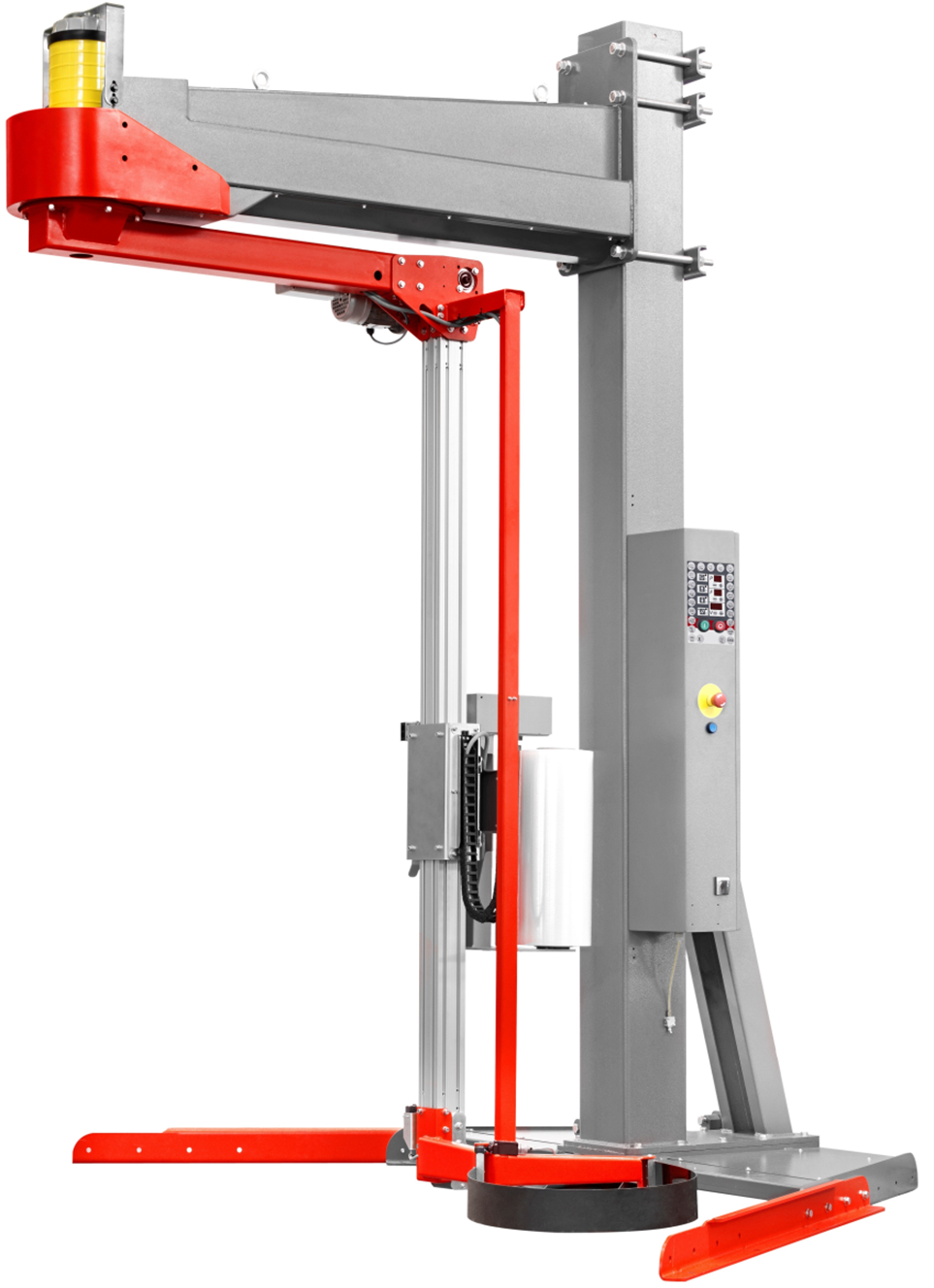

Wingwrap
HALBAUTOMATISCHE STRETCHMASCHINE
Einsatzmerkmale
- Boden- oder Wandverankerung
- Ebenerdige Beschickung
- Palettenladungen mit hohem Gewicht
- Instabile Palettenladungen
- Ungleichmäßige Packgüter
- Begrenzter Platz um die Palette
- Minimaler Platzbedarf für die Maschine
- Integrierbar als Vollautomat (siehe Boomerang Automatic)
- Robuste Stahlkonstruktion der Maschine
- Sanftanlauf und Sanftstopp
- Positionierter Endpunkt des Dreharms
- Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

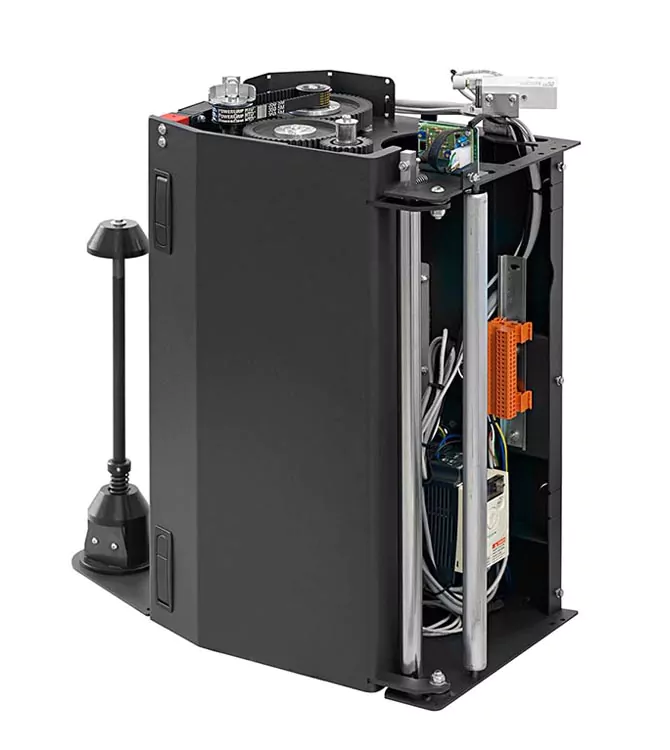

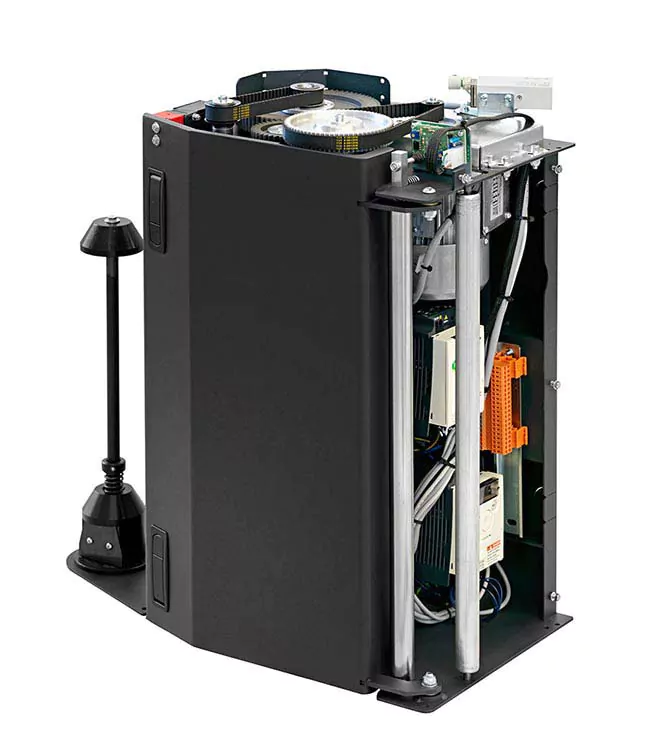

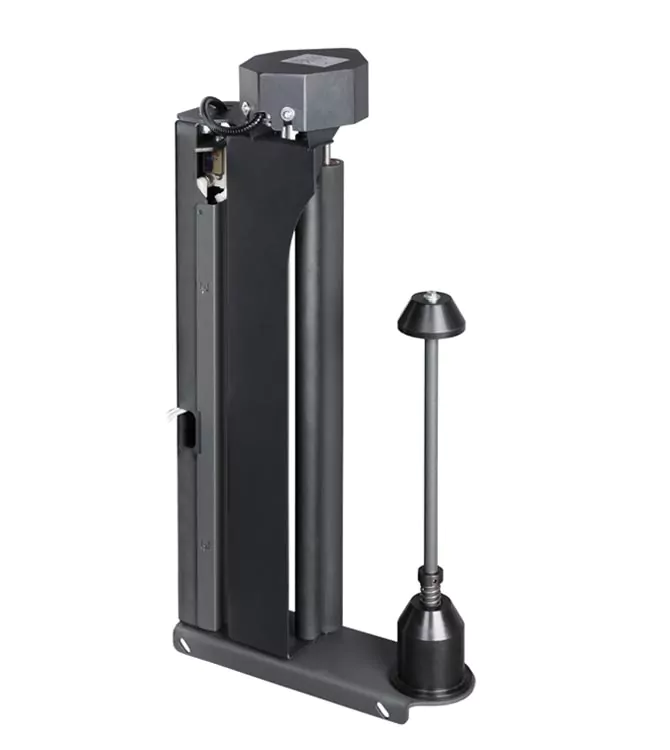

- Schnelleinfädelsystem der Stretchfolie (nur MPS)

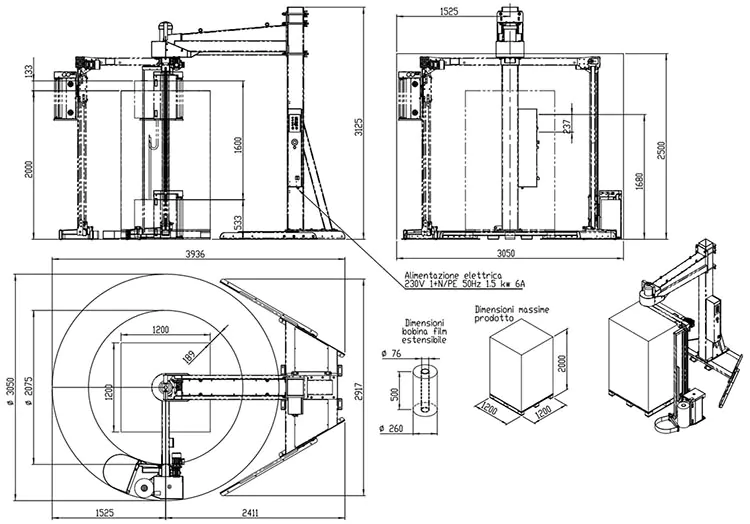

TECHNISCHE DATEN
Technische Daten | Wingwrap |
---|---|
Dreharmgeschwindigkeit | max. 10 U / min |
Maschinenleistung | ca. 25 Pal. / Std. |
Drehkreis | 2.075 mm |
Palettenabmessungen | max. 1.200 x 1.200 mm (optional bis zu 1.700 x 1.700 mm) |
Max. Wickelhöhe | 2.000 mm (optional: 2.500 mm, 3.000 mm) |
Min. Wickelhöhe | 500 mm |
Elektr. Anschluss für Batterieladegerät | 230 V 1+N / PE 50 Hz 1.5 kW 6 A |
Maschinengewicht | 700 kg |
Folientype | Maschinenstretchfolien |
Rollendurchmesser | max. 260 mm |
Rollenhöhe | 500 mm |
Rollengewicht | ~20 kg |
Schutzeinrichtungen

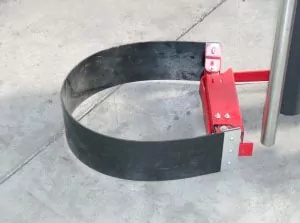

- Folienschlitten mit Sicherheitsbügel (Stoppt bei Auftreffen auf einen Widerstand sofort den Dreharm)
- Notaus-Schalter an der Bedientafel
- Akustisches Signal beim Start des Stretchvorganges (optional)
Sonderausstattung und Zubehör

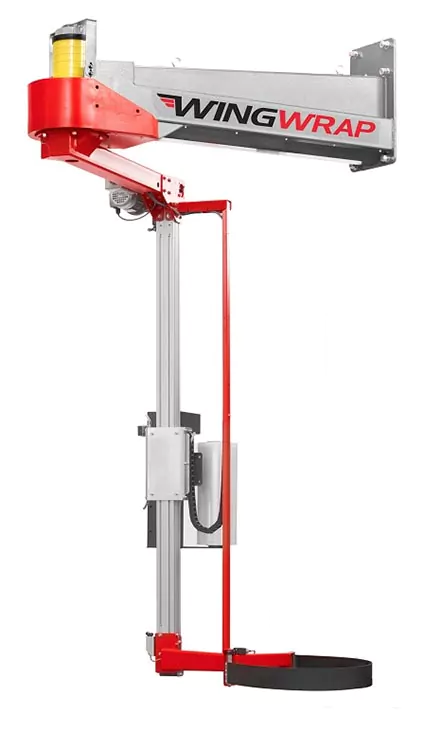

- Wahlweise Standgerät oder für die Wandmontage
- Max. Wickelhöhe 2.500, 3.000 mm (2.000 mm Standard)

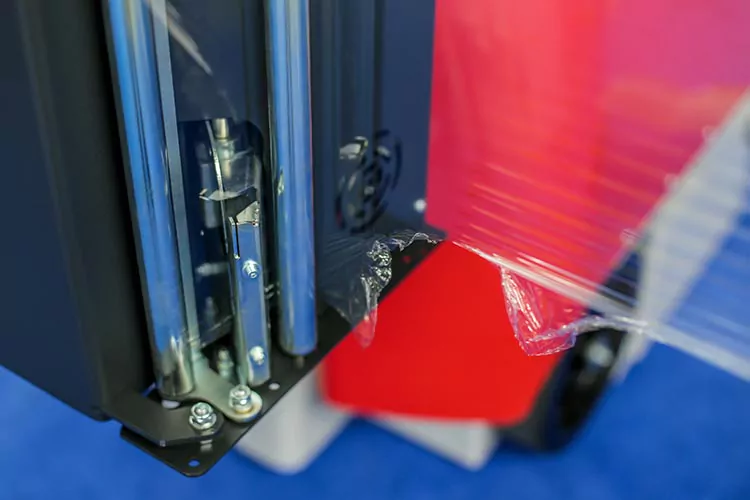

- Automatischer Folienschnitt am Ende des Wickelzyklus
- Schutzgitterkäfig
- Vollautomatisches Anlegen, Abtrennen und Anschweißen der Folie
- Sicherheitszaun mit Fotozelle und zusätzlicher Bedientafel am Zaun (Start/Stop/Reset)
- Drehkreisradius (1.950 mm, 2.100 mm, 2.300 mm, 2.500 mm
- Fotozelle für Schwarzerkennung
- Stretchkordelsystem
- Fernbedienung für Start des Stretchvorgangs
- Kühlhaus- und Kälteraumausstattung
- Wifi-Netzwerkanbindung
- Spezialanfertigungen auf Anfrage
Arbeitsablauf
Die Palette wird in den Arbeitsbereich der Maschine gefahren. Die Stretchfolie wird manuell (standard) oder automatisch (optional) an der Palette befestigt und der Stretchvorgang gestartet. Der Dreharm dreht sich um die Palette. Nach Beendigung der Wicklung muss die Folie nur noch durchtrennt werden (entfällt bei Sonderausstattung „Automatischer Folienschnitt am Ende des Wickelzyklus“ oder „Vollautomatisches Anlegen, Abtrennen und Anschweißen der Folie“).
Bedientafel
Einstellbare Parameter an der Bedientafel | Wingwrap |
---|---|
Spiralwicklung (nur aufwärts oder nur abwärts) | ✓ |
Kreuzwicklung (auf- und abwärts) | ✓ |
Kreuzwicklung mit Deckblattauflage (regendicht) | ✓ |
Kreuzwicklung ohne Fotozellenfunktion (Stretchen bis vorgegebene Höhe) | ✓ |
Kreuzwicklung mit Verstärkungsbereichen (manuelle Funktion) | ✓ |
Auf- und Abstiegsgeschwindigkeit des Folienschlittens (getrennt einstellbar) | ✓ |
Anzahl der Fuß- und Kopf-Wicklungen | ✓ |
Geschwindigkeit des Dreharms | ✓ |
Folienspannung | ✓ |
Tastensperre (optional) | ✓ |
Reset-Funktion | ✓ |
Folienüberlappung am Kopf der Palette | ✓ |
Anzahl der Verstärkungswicklungen | ✓ |
