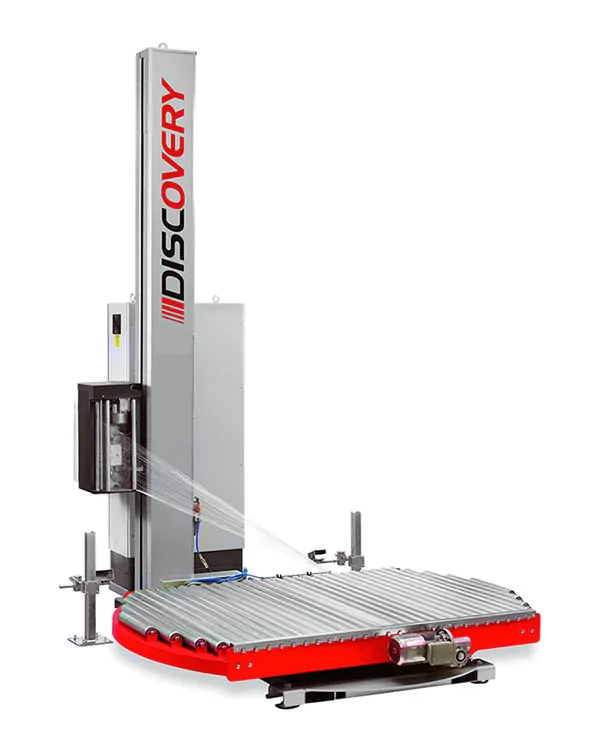

Discovery-A

Discovery-A

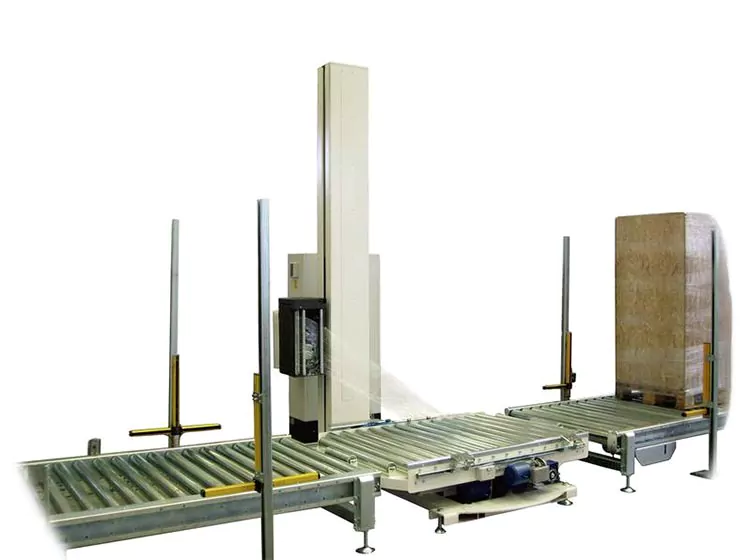

VollAUTOMATISCHE DrehtellerMASCHINE


Einsatzmerkmale


  • Integrierbar in Produktionsanlagen
  • Stand-Alone-Stretchanlage mit Palettenpuffer (Drängelnder)
  • Robuste Stahlkonstruktion des Maschinenrahmens
  • Sanftanlauf und Sanftstopp
  • Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

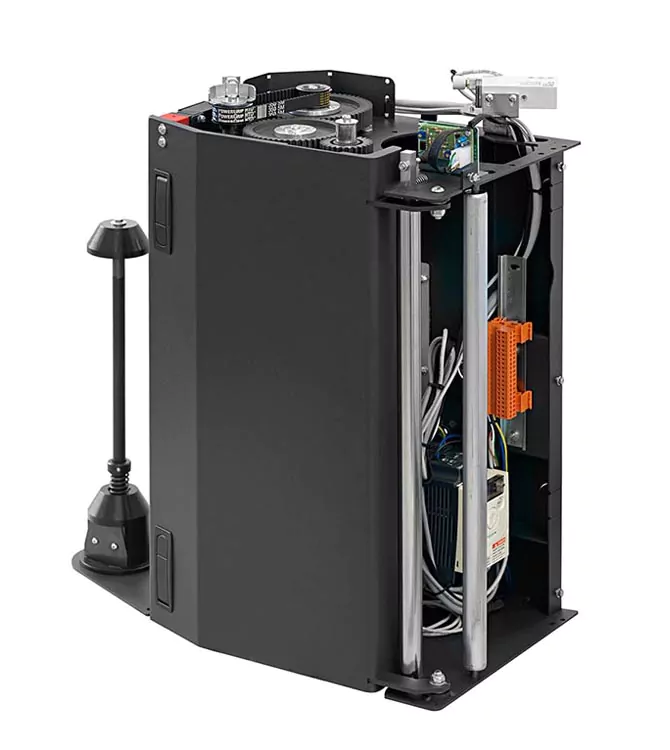

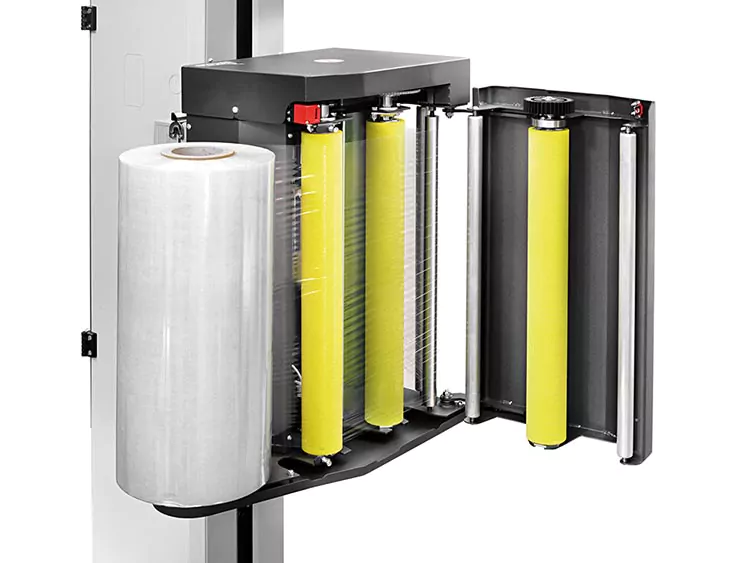

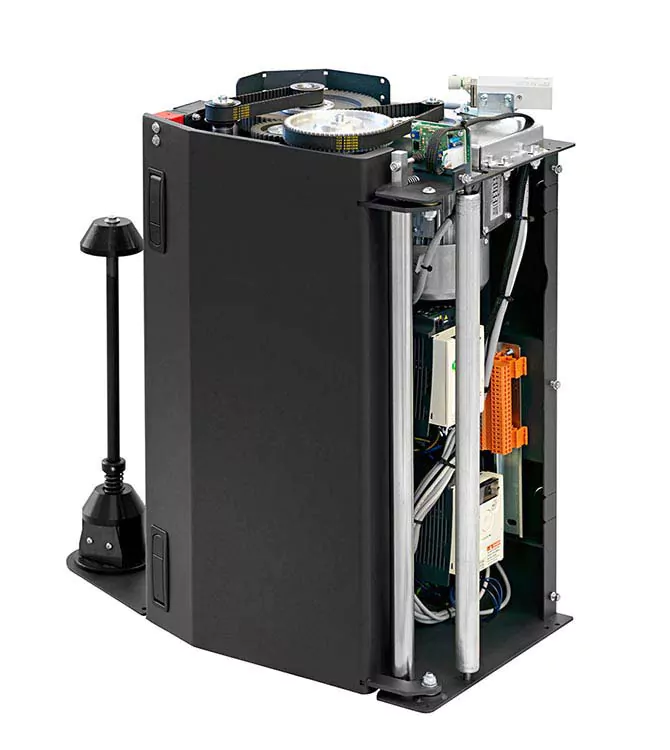

  • Schnelleinfädelsystem der Stretchfolie (nur MPS)
  • Siemens SPS-Steuerung S7-200 mit 6″ Pro-face-Touch-screen
  • Robuster leistungsstarker Drehkranz-Antrieb)

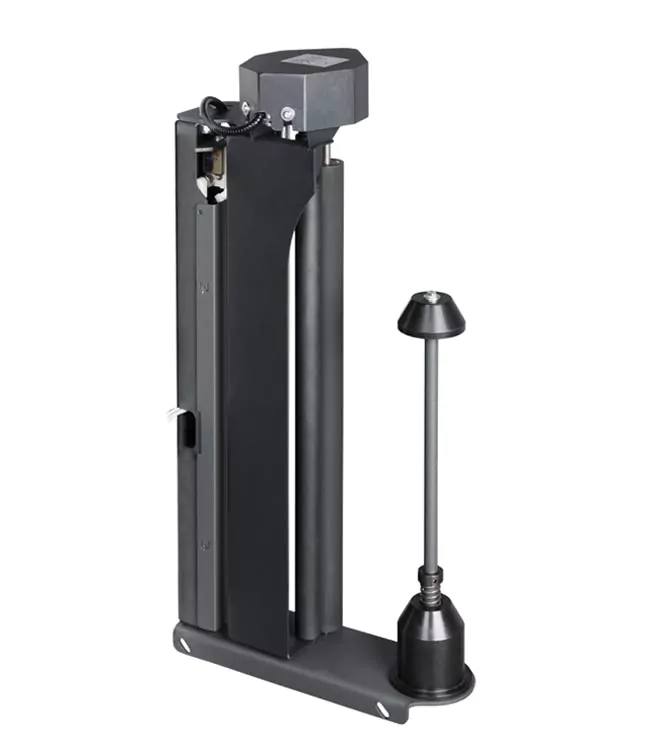

Modellvarianten Stretchsystem

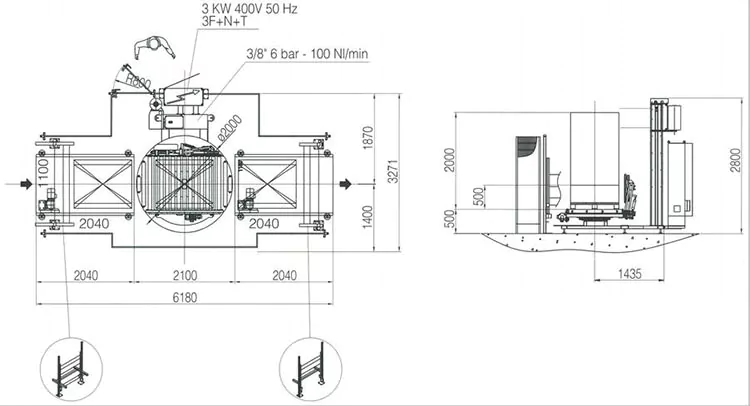

TECHNISCHE DATEN

Technische Daten Discovery-A
Max. Drehtellergeschwindigkeit max. 16 U / min
Drehtellerdurchmesser Ø 2.000 mm (optional auch größer)
Palettenabmessung bis 1.000 x 1.200 mm (bei Ø 2.000 mm)
Tragfähigkeit 2.000 kg (optional auch höhere Tragfähigkeit)
Elektr. Anschluss 400 V, 50 Hz, 3 kW (3PH+N+G; IP54)
Pressluft 6 bar (100 Nl / min)
Maschinengewicht ca. 1.500 kg
Maschinenleistung ca. 35 – 40 Pal. / Std.
Max. Wickelhöhe 2.000 mm (optional: 2.800 mm, 3.200 mm, 3.700 mm)
Folientype Maschinenstretchfolien
Rollendurchmesser max. 250 mm
Rollenhöhe 500 mm
Rollengewicht ~20 kg

Schutzeinrichtungen


  • Notaus-Schalter an der Bedientafel
  • Akustisches Signal beim Start und Stopp
  • Sicherheitszaun incl. Tür mit Sicherheitsabschaltung (optional)

Sonderausstattung und Zubehör


  • Sicherheitszaun (incl. Tür mit Sicherheitsabschaltung)

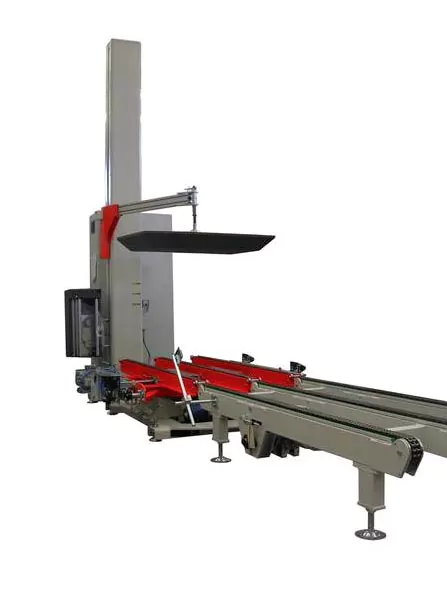

  • Zufuhr-Rollenförderband incl. Steuerung / Relais usw.
  • Abfuhr-Rollenförderband incl. Steuerung / Relais usw.
  • Ausgleichsrollen-Satz (Übergang runder Drehteller / Rollenförderband)
  • Zusätzliche Rollenförderbänder (in / out) incl. Steuerung / Relais usw.

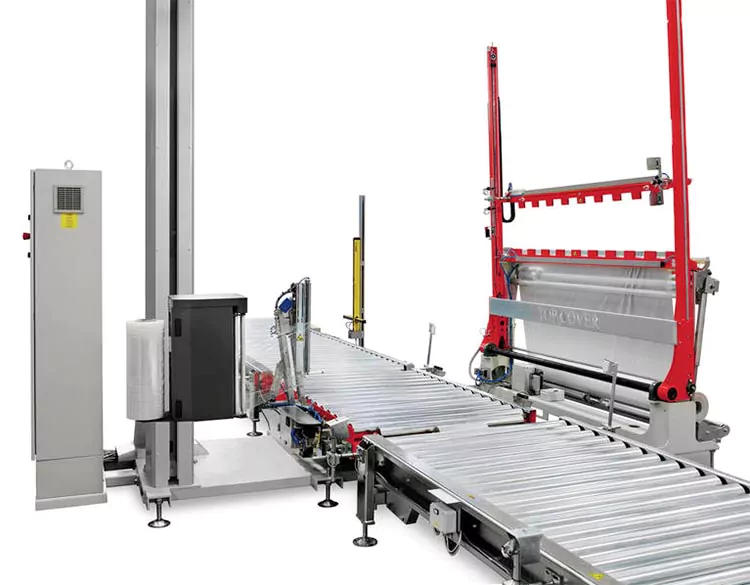

  • Deckblattaufleger (Staub- und Regenschutz; zentral integriert)
  • Deckblattaufleger (Staubschutz; vor- oder nachgelagert)

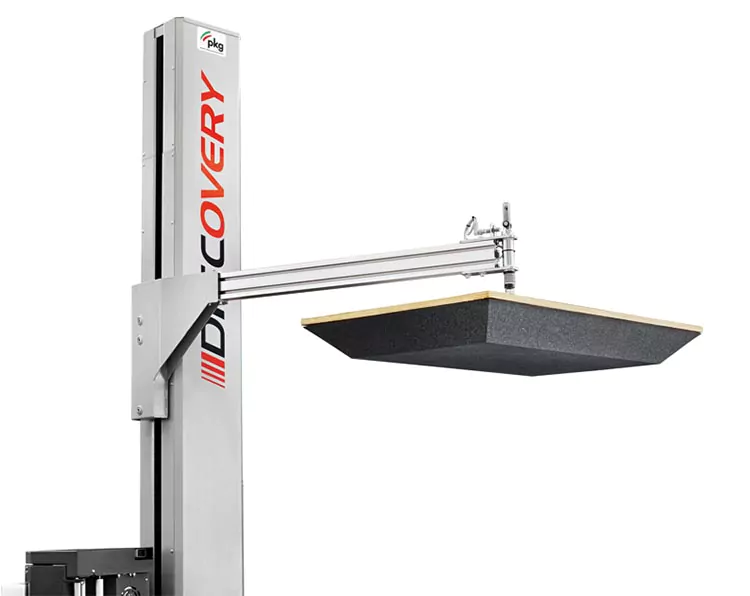

  • Niederhalter
  • Rammschutz mit Photozellenerkennung (Gabelstapler)

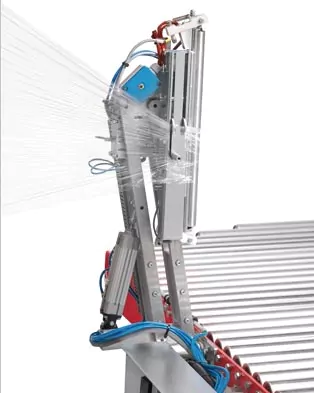

  • Schweißeinheit (verschweißt des Folienende an der Palette)

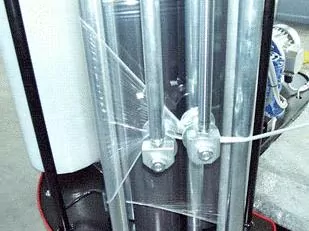

  • Stretchkordelsystem
  • Zentriereinheit (nötig bei Paletten unterschiedlicher Länge)
  • Folienspannung und Verreckung über Touchscreen regelbar (unten / rauf / oben / runter)
  • Spezialanfertigungen auf Anfrage

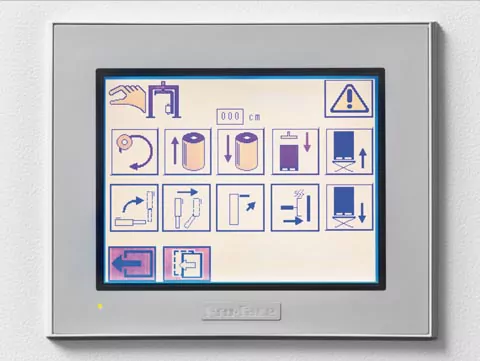

Bedientafel

Anwählbare Programme an der Bedientafel


  • Programme anwenderspezifisch gestaltbar

Einstellbare Parameter am Touch-Screen


  • Auf- und Abstiegsgeschwindigkeit des Folienschlittens (getrennt einstellbar)
  • Anzahl der Fuß- und Kopf-Wicklungen
  • Geschwindigkeit des Drehtellers
  • Folienspannung (Potentiometer)
  • Tastensperre (optional)
  • Reset-Funktion
  • Folienüberlappung am Kopf der Palette
  • Vorreckung getrennt einstellbar unten/rauf/oben/runter (Potentiometer; nur bei 100 MPS 2)
  • Anzahl der Verstärkungswicklungen

Bildergalerie
