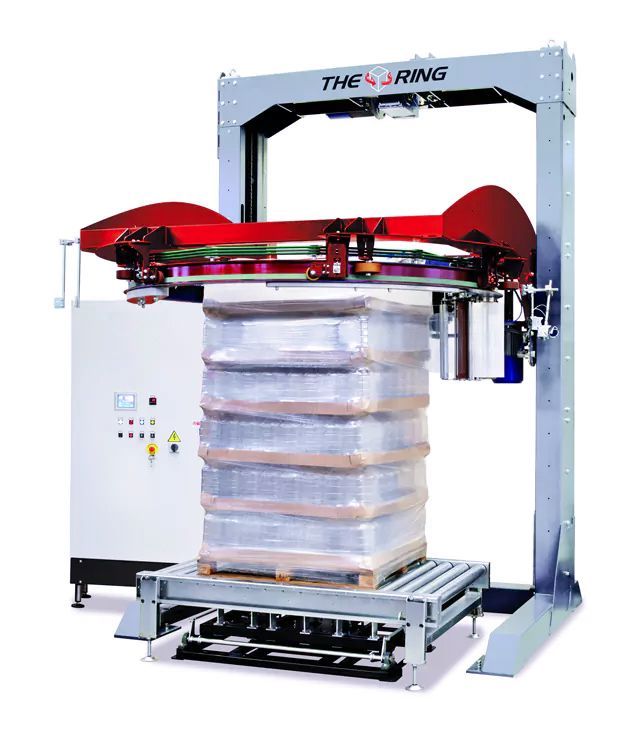

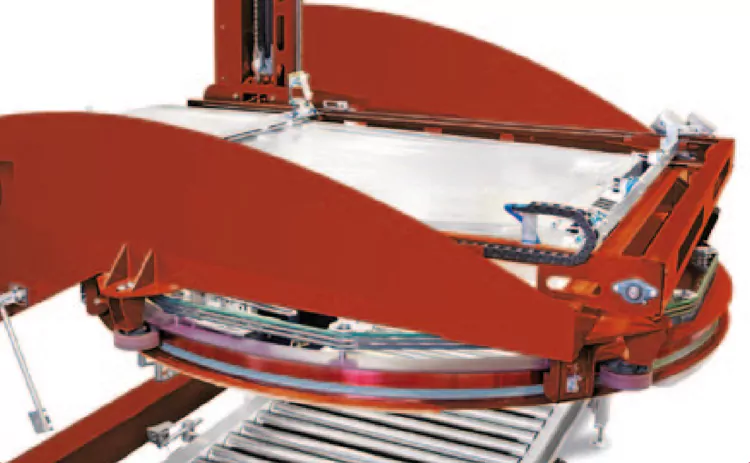

The Ring

Einsatzmerkmale


  • Anlagen mit hohen Produktionskapazitäten
  • Integrierbar in Produktionsanlagen
  • Umwicklung instabiler Produkte
  • Palettenladungen mit hohem Gewicht
  • Sanftanlauf und Sanftstopp
  • Patentierte mechanische Vorreckung (160 – 300 %; ohne Motoren/Schleifringe usw. am Ring)
  • Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

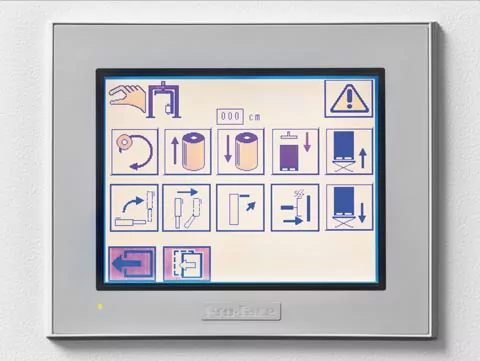

  • Siemens SPS-Steuerung S7-300 mit 6″ Pro-face-Touch-screen
  • 8 Programme anwenderspezifisch gestaltbar

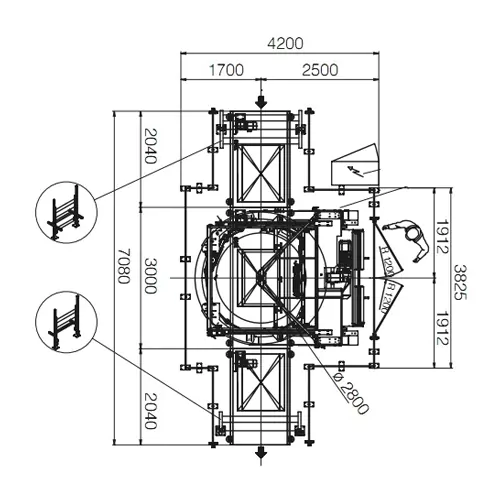

TECHNISCHE DATEN

Technische Daten The Ring
Drehgeschwindigkeit max. 65 U / min
Maschinenleistung bis zu 95 Pal. / Std.
Palettenabmessung max. 1.000 x 1.200 mm
Max. Wickelhöhe 2.500 mm
Min. Wickelhöhe 500 mm
Elektr. Anschluss 400 V, 50 Hz, 3 kW (3PH+N+G; IP54)
Pressluft 6 bar (100 Nl / min)
Maschinengewicht ca. 650 kg
Folientype Maschinenstretchfolien
Rollendurchmesser max. 250 mm
Rollenhöhe 500 mm
Rollengewicht ~ 20 kg

Schutzeinrichtungen


  • Notaus-Schalter an der Bedientafel
  • Akustisches Signal beim Start
  • Sicherheitszaun mit Barriere Fotozellen
  • Absturzsicherung gegen unkontrolliertes Fallen des Rings

Bedientafel

Anwählbare Programme an der Bedientafel


  • Spiralabwicklung (nur aufwärts oder abwärts)
  • Kreuzwicklung (auf- und abwärts)
  • Kreuzwicklung mit Deckblattauflage (regendicht, optional)
  • Kreuzwicklung mit Verstärkungsbereichen (autom.)

Einstellbare Parameter am Touch-Screen


  • Auf- und Abstiegsgeschwindigkeit des Rings (getrennt einstellbar)
  • Anzahl der Fuß- und Kopf-Wicklungen
  • Geschwindigkeit des Rings
  • Folienendevrschweißung: gegen Kontrastbaken; Kaltschnitt
  • Tastensperre (optional)
  • Reset-Funktion
  • Folienüberlappung am Kopf der Palette
  • Anlegespannung getrennt einstellbar rauf/runter
  • Vorreckung getrennt einstellbar rauf/runter
  • Anzahl der Verstärkungswicklungen
