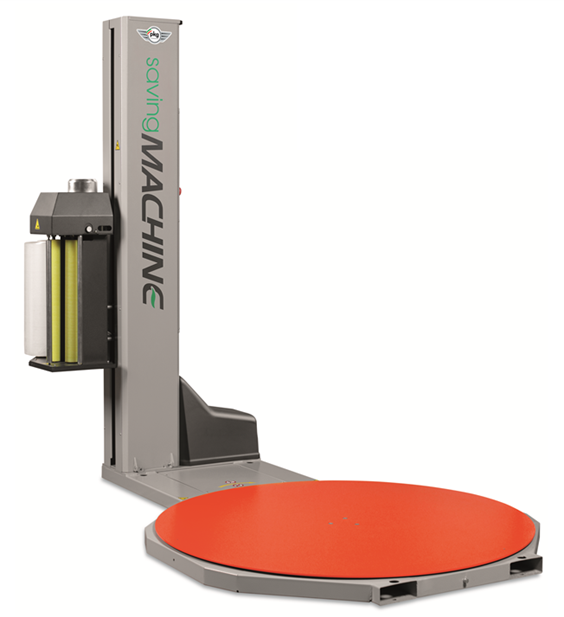

Saving

Einsatzmerkmale

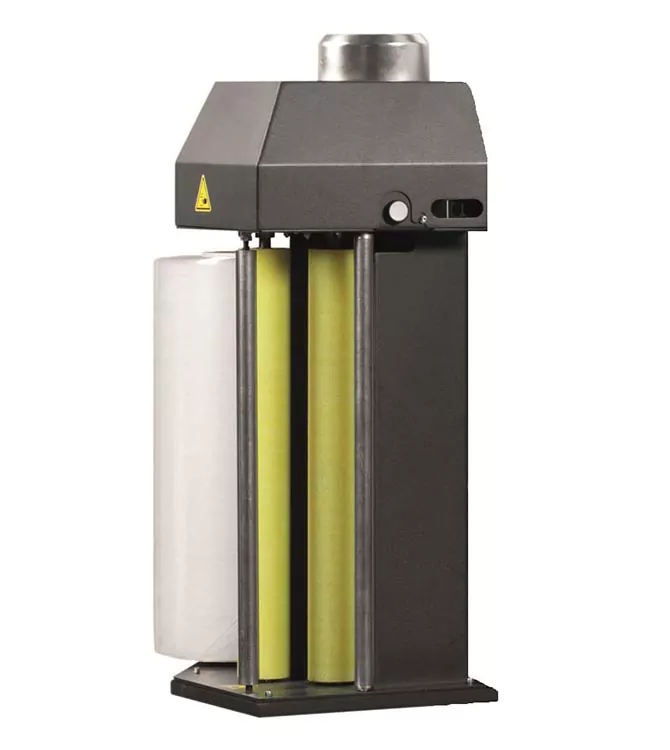

  • Folieneinsparung (durch Vorrecksystem)
  • Problematische Packgüter
  • Instabile Palettenladungen
  • Übergroße und / oder extrem hohe Packgüter
  • Vielseitige Verwendungsmöglichkeiten durch diverse Sonderausstattungen:
  • Palettengewichtsermittlung (Waage)
  • Antriebslose Rollen auf dem Drehteller
  • Tiefkühlhäuser und Kälteräume
  • Robuste Stahlkonstruktion des Maschinenrahmens
  • Sanftanlauf und Sanftstopp
  • Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

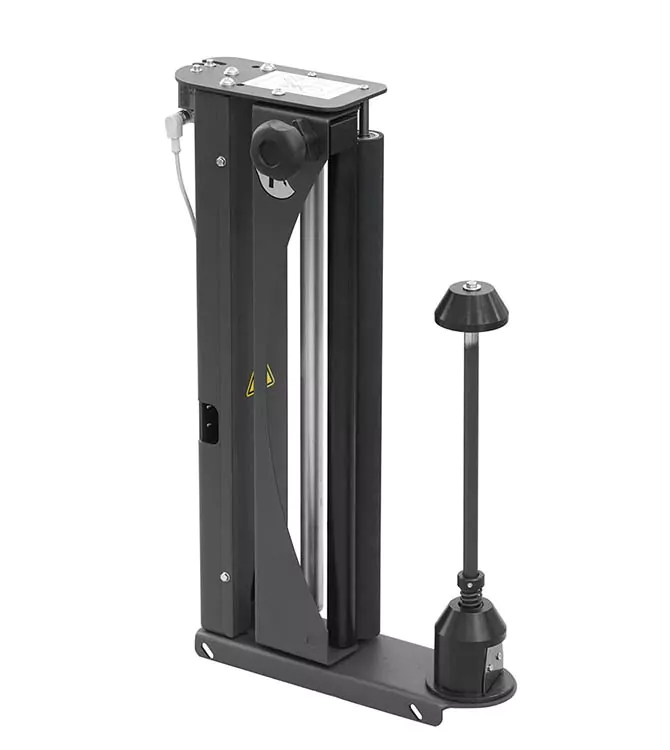

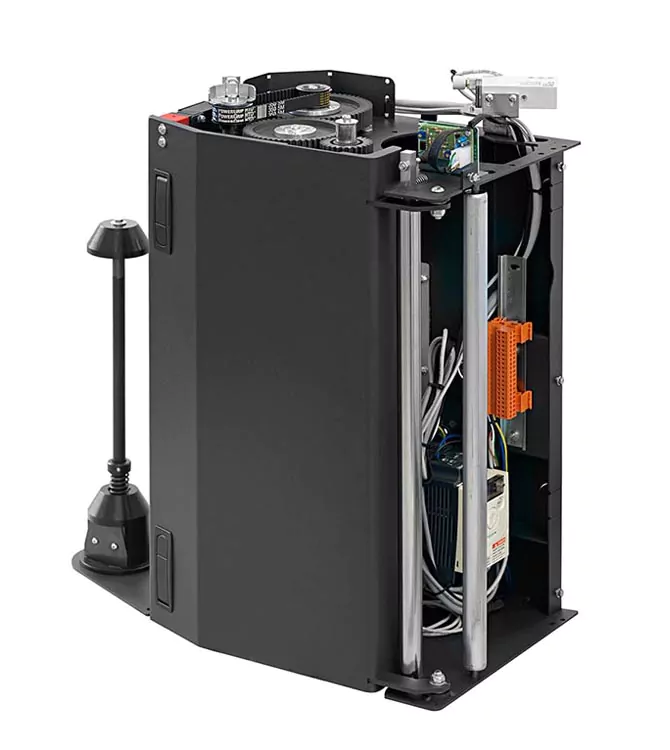

Modellvarianten Stretchsystem

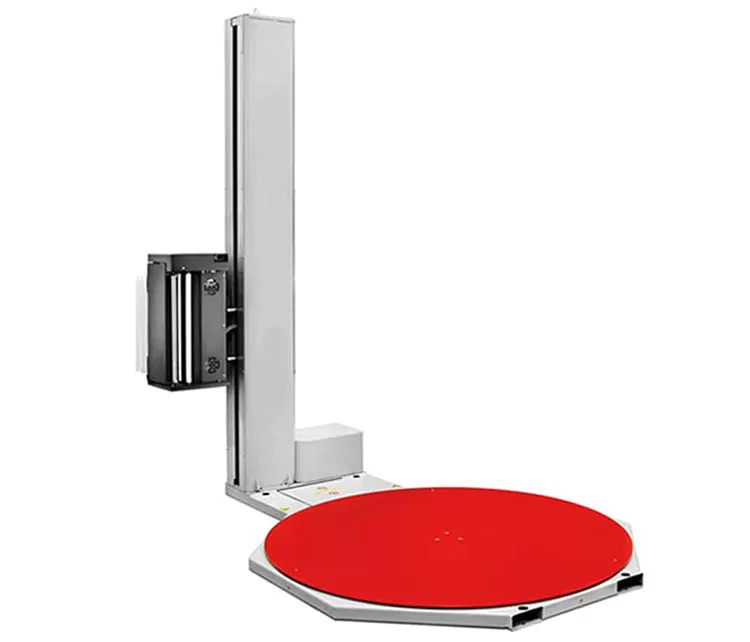

Drehtellervarianten

TECHNISCHE DATEN

Technische Daten Saving
Drehteller-Durchmesser 1.650 mm (optional: 1.500 mm, 1.800 mm, 2.200 mm, 2.400 mm, 2.600 mm)
Palettenabmessungen max. bis 1.000 x 1.200 mm (optional: bis 1.700 x 1.700 mm)
Max. Drehtellergeschwindigkeit 3 – 12 U / min
Tragfähigkeit 2.000 kg
Elektr. Anschluss 230 V, 50 Hz
Maschinengewicht ca. 450 kg
Maschinenleistung ca. 20 Pal. / Std.
Max. Wickelhöhe 2.450 mm (optional 2.200 mm, 2.700 mm, 3.200 mm, 3.500 mm, 3.900 mm)
Folientype Maschinenstretchfolien
Rollendurchmesser max. 250 mm
Rollenhöhe 500 mm
Rollengewicht ~20 kg

Schutzeinrichtungen


  • Notaus-Schalter an der Bedientafel
  • Akustisches Signal beim Start und Stopp
  • Folienschlitten mit Sicherheitseinrichtung (Stoppt beim Auftreffen auf einen Widerstand bei der Abwärtsbewegung)
  • Sicherheitsschalter der Einschuböffnung bei ausgespartem Drehteller (optional)

Sonderausstattung und Zubehör

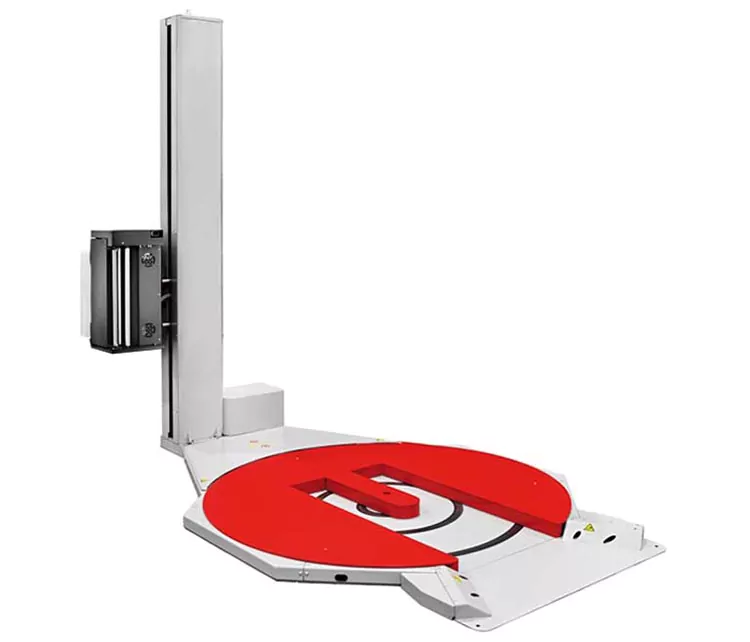

  • Ausgesparter Drehteller / flacher Drehteller (Tragfähigkeit: 1.200 kg, Ø 1.650 mm + 1.800 mm) wahlweise als Frontal-, Rechts- oder Links-Ausführung (nachträglich veränderbar)

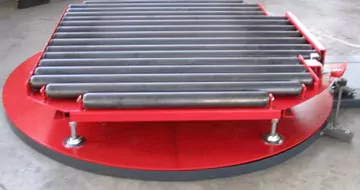

  • Drehteller mit antriebslosen Förderrollen (arretierter)

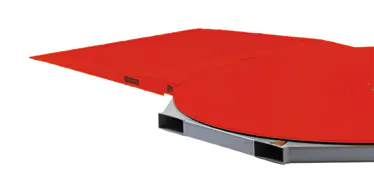

  • Rampe für Hubwagen

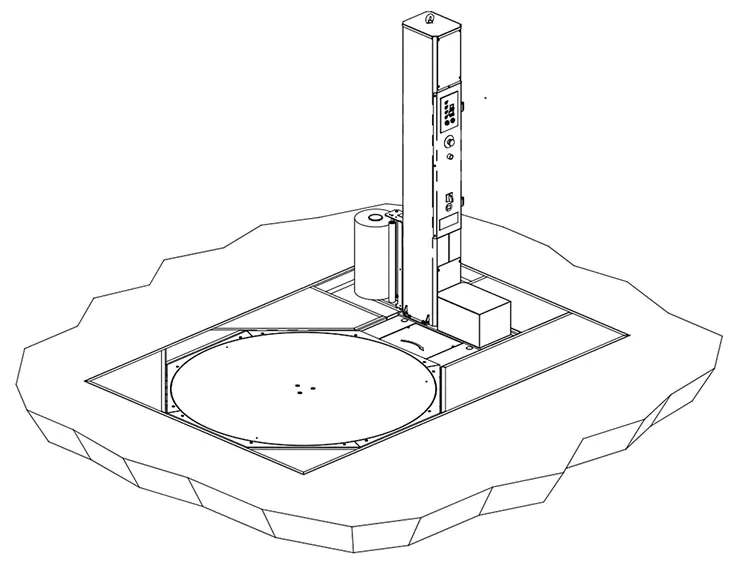

  • Versenkungsrahmen (Drehteller ebenerdig mit Boden)
  • Erhöhungsrahmen mit Stützfüßen (12 cm)
  • Kühlhaus- und Kälteraumausstattung
  • Waage integriert
  • Folienstauchsystem (manuell)
  • Wifi-Netzwerkanbindung

Arbeitsablauf


Zunächst wird die Palette auf dem Drehteller der Maschine positioniert. Die Stretchfolie wird manuell an der Palette befestigt und der Stretchvorgang gestartet. Nach Beendigung der Wicklung hält die Maschine an der Startposition und die Folie muss nur noch durchtrennt werden.

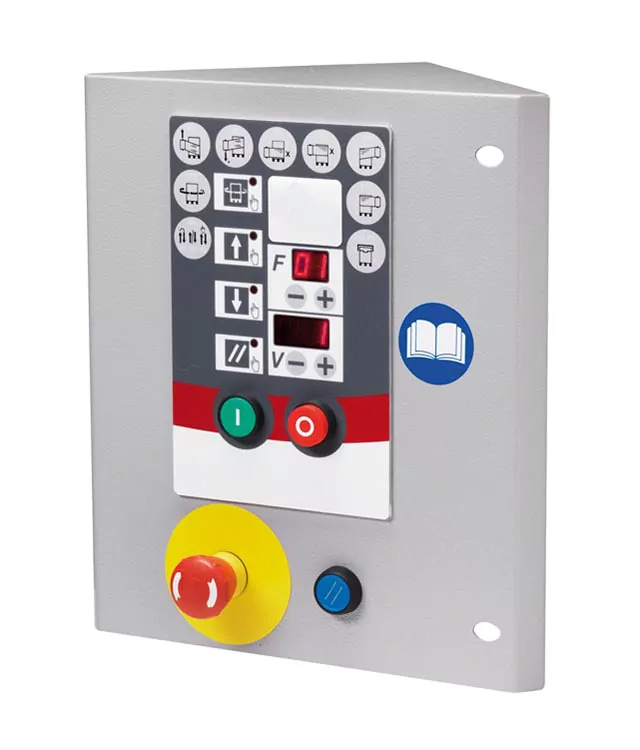

Bedientafel

Einstellbare Parameter an der Bedientafel Saving
Programme anwenderspezifisch gestaltbar 3
Spiralwicklung (nur aufwärts oder nur abwärts) ✓
Kreuzwicklung (auf- und abwärts) ✓
Kreuzwicklung mit Deckblattauflage (regendicht) ✓
Kreuzwicklung mit Verstärkungsbereichen (manuelle Funktion) ✓
Kreuzwicklung ohne Fotozellenfunktion (Stretchen bis vorgegebene Höhe) ✓
Auf- und Abstiegsgeschwindigkeit des Folienschlittens (getrennt einstellbar) ✓
Anzahl der Fuß- und Kopf-Wicklungen ✓
Geschwindigkeit des Drehtellers ✓
Anlegespannung getrennt einstellbar rauf/runter ✓
Manuelle Steuerung der Maschine ✓
Reset-Funktion ✓
Folienüberlappung am Kopf der Palette ✓
