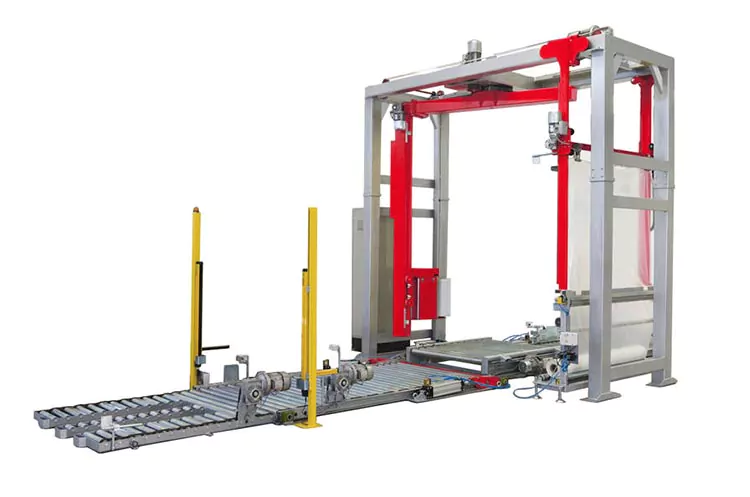

Eddy

Einsatzmerkmale


  • Anlagen mit hohen Produktionskapazitäten
  • Integrierbar in Produktionsanlagen
  • Umwicklung instabiler Produkte
  • Palettenladungen mit hohem Gewicht
  • Sanftanlauf und Sanftstopp
  • Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

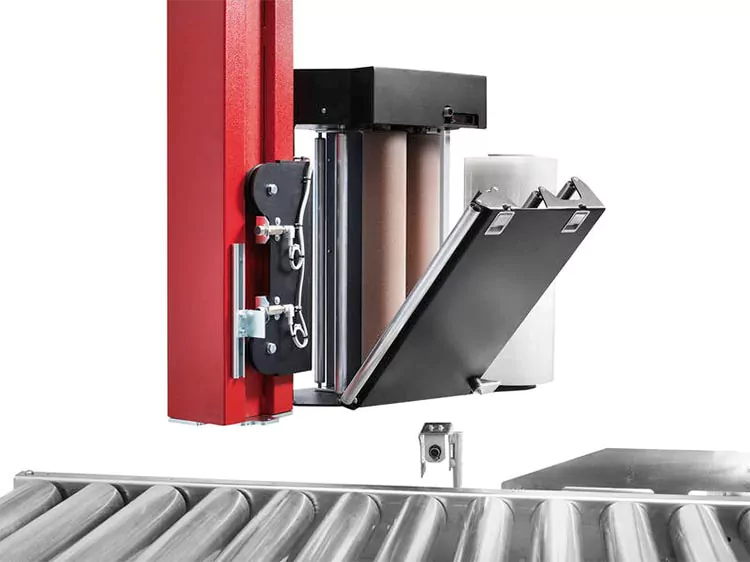

  • Schnelleinfädelsystem der Stretchfolie (nur MPS)
  • Siemens SPS-Steuerung S7-200 mit 6″ Pro-face-Touch-screen
  • Hochleistungslager für den Dreharm
  • 9 Programme anwenderspezifisch gestaltbar

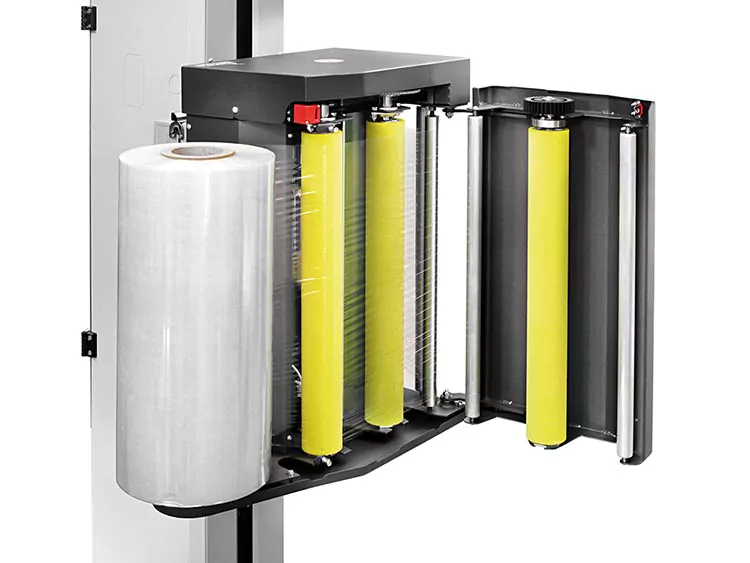

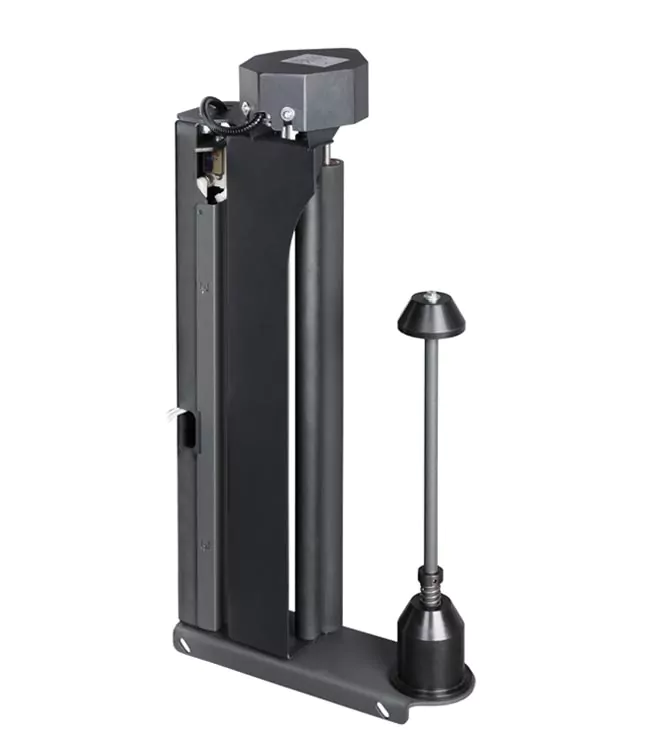

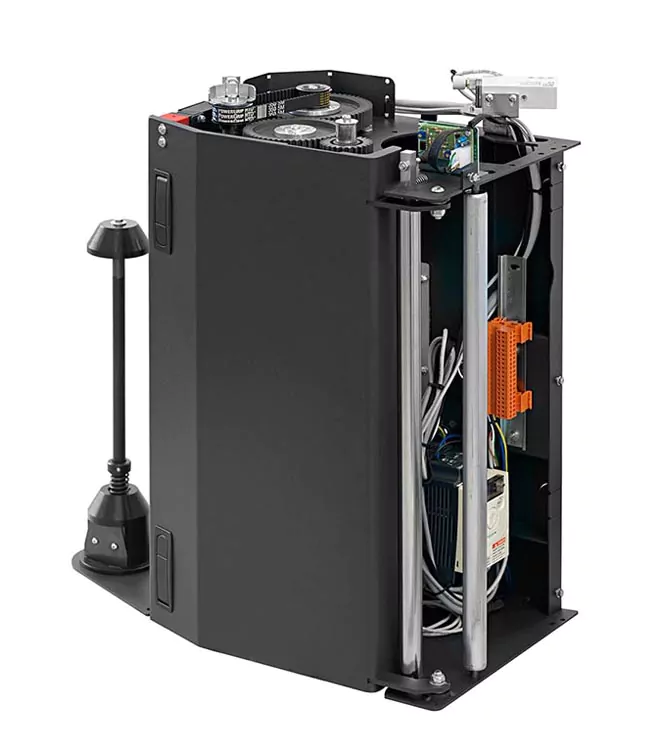

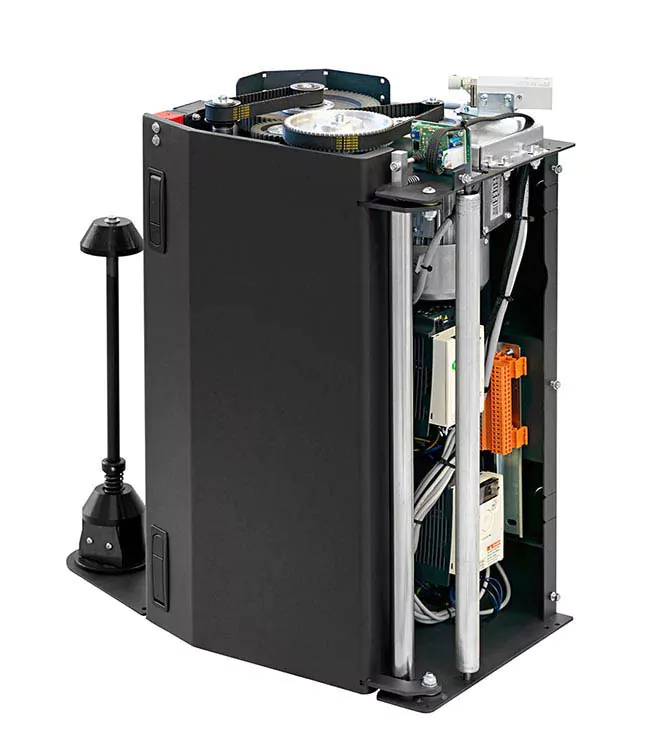

Modellvarianten Stretchsystem


TECHNISCHE DATEN

Technische Daten Eddy
Max. Drehtellergeschwindigkeit max. 25 U / min
Drehtellerdurchmesser Ø 2.000 mm (optional auch größer)
Palettenabmessung bis 1.100 x 1.300 mm (bei Ø 2.200 mm)
Elektr. Anschluss 400 V, 50 Hz, 3 kW (3PH+N+G; IP54)
Pressluft 6 bar (100 Nl / min)
Maschinengewicht ca. 1.500 kg
Maschinenleistung bis zu 90 Pal. / Std. (variiert – je nach Ausstattung der Maschine)
Max. Wickelhöhe 2.000 mm (optional auch höher)
Folientype Maschinenstretchfolien
Rollendurchmesser max. 250 mm
Rollenhöhe 500 mm
Rollengewicht ~20 kg

Schutzeinrichtungen


  • Notaus-Schalter an der Bedientafel
  • Sicherheitszaun incl. Tür mit Sicherheitsabschaltung (optional)

Sonderausstattung und Zubehör


  • Sicherheitszaun (incl. Tür mit Sicherheitsabschaltung)
  • CE-Sicherheitsmassnahmen 2006/42/CE:
  • Pneumatisch betätigtes Magnetventil, um bei Not-Aus jede Bewegung der Maschine zu unterbinden
  • Zwei eigensichere Lichtschranken am Ausgang des Palettentransportsystems mit automatischem Muting
  • Zwei selbstgesteuerte Stromaggregate (eins am Eingang und eins am Ausgang), um Betrieb der Sicherheitsbarrieren zu steuern
  • Notfallstromkreis, gesteuert durch „CE“-geprüfte PILZ-Relais
  • Elektronische Schutzvorrichtung im Einklang mit der Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit (EMV)
  • Bedien- und Wartungshandbuch entsprechen der Maschinenrichtlinie
  • Schweißeinheit 1 (verschweißt das Folienende an der Palette; in der Standardausführung wird die Folie abgetrennt und angedrückt)
  • Schweißeinheit 2 (verschweißt das Folienende mittels Kontrastbalken, d.h. ohne Produktberührung)
  • Zentriereinheit (nötig bei Paletten unterschiedlicher Länge
  • Motorisierte Rollenförderer
  • Frequenzumrichter für den Sanft Start und Stopp bei einem Rollenförderer
  • Pneumatische Hebevorrichtung für die Maschinenmitte mit einer standardmäßigen Hebeleistung von 2.000 kg (optional auch mehr)
  • Deckblattaufleger (Staub- + Regenschutz; integriert)
  • Deckblattaufleger (Staubschutz; vor- o. nachgelagert)
  • Pneumatischer Niederhalter (mit rechteckiger Platte)
  • Rammschutz (mit Fotozellenerkennung für Gabelstapler)

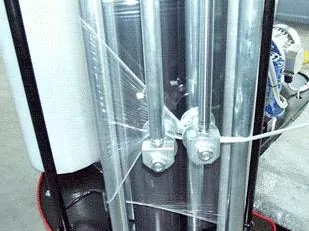

  • Stretchkordelsystem

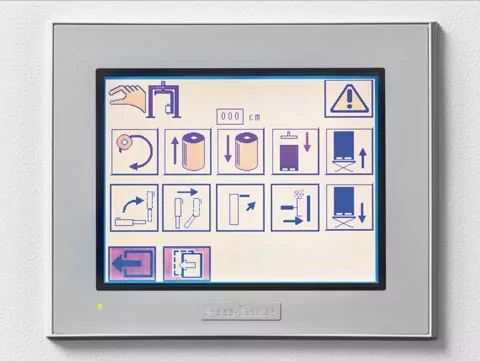

Bedientafel

Anwählbare Programme an der Bedientafel


  • Programme anwenderspezifisch gestaltbar

Einstellbare Parameter am Touch-Screen


  • Auf- und Abstiegsgeschwindigkeit des Folienschlittens (getrennt einstellbar)
  • Anzahl der Fuß- und Kopf-Wicklungen
  • Geschwindigkeit
  • Folienspannung
  • Tastensperre
  • Reset-Funktion
  • Folienüberlappung am Kopf der Palette
  • Vorreckung getrennt einstellbar unten/rauf/oben/runter (nur bei 100 MPS 2)
  • Anzahl der Verstärkungswicklungen
