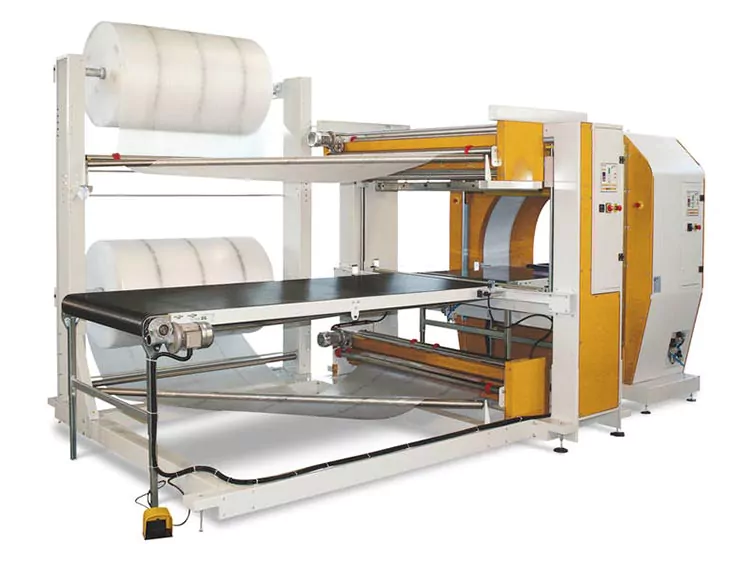

Twist Auto

Horizontale Wickelmaschine

Einsatzmerkmale


  • Profile mit jeder Länge
  • Zum Wickeln und Stretchen von Rohren, Stangen, Profilen als auch vierkantigen Packgütern
  • Produkte mit kleinen Abmessungen wie Papierstapel, Folienrollen usw.
  • Automatisches Halten und Abtrennen der Folie
  • Vollautomatische horizontale Wickelmaschine speziell konzepiert für das Verpacken von Ersatzteilen
  • Stabiles Drehaggregat aus Stahl
  • SIEMENS SPS S7-200 mit Touchscreen
  • Pneumatisches System für Folien-Kaltschnitt
  • Automatische Positionierung und automatischer Folienrollenschnitt
  • Elektronische Steuerung der Drehgeschwindigkeit des Drehaggregats
  • Mit Zu- + Abführrollenband (angetrieben)
  • Bis zu 200 Pogramme anwenderspezifisch gestaltbar

TECHNISCHE DATEN

Technische Daten Twist Auto
Öffnungsdurchmesser 420 mm (optional: 620 mm)
Max. Drehgeschwindigkeit 90 U / Min.
Versorgungsspannung 230 V / 50 Hz
Installierte Leistung 0,95 kW
Betriebsdruck 6 bar
Zu- / Abführband-Länge 1.000 mm
Zu- / Abführband-Breite 300 mm
Maschinenhöhe 1.471 mm
Gesamtbreite 994 mm
Gesamtlänge 2.505 mm
Maschinengewicht 200 kg

Sonderausstattung und Zubehör


  • Förderband (L: 1.000, B: 1.100 (anstatt B: 900 mm)
  • Förderband, zusätzl. IN / OUT (L: 1.000, B: 1.100 mm)
  • Förderband, zusätzl. IN / OUT (L: 2.500, B: 1.100 mm)

Folie


  • Folientype: Maschinenstretchfolien
  • Folienbreite: 125 mm
  • Foliensäcke: 17-35 µm
  • Rollendurchmesser: max. 250 mm
  • Rollen-Kerndurchmesser: 76 mm

Einstellbare Parameter an der Bedientafel


  • Anzahl der Fuß- und Kopf-Wicklungen
  • Anzahl der Verstärkungswicklungen
  • Geschwindigkeit des Drehaggregates
  • Geschwindigkeit des Förderbandes
  • Bis zu 200 Pogramme erstellen
